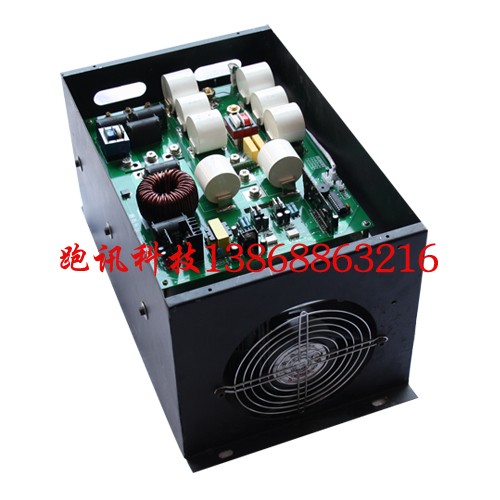

- 造粒机电磁加热属于【电磁加热系列】系列产品 联系QQ:1670040393
|
|
|
一、产品电气规格：
1、额定电压频率：380VAC 50Hz /60Hz
2、电压适应范围：330V-430V
3、额定功率：根据工件加温要求
4. 额定电流:75A
4、工作频率：12-28KHz 最佳段15-22KHz
5、安全工作环境温度：-20℃-45℃;
6、工作湿度：≤95%
7、热效率≥95%
8、接线示意图
9、线圈与被加热体间距为20-25MM。
二、基本性能概述 ：
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有IGBT过温保护功能
5、有加热线圈短路保护功能
6、全桥串联谐振电路拓扑,抗干扰能力强
7、采用高性能IGBT驱动芯片驱动
8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
9、数台机芯并联安装在同一个加热管上,互不干扰
10、节电效果好:与目前采用的电热圈相比,节电可达30%以上
11、安装方便:可接桶型和平盘型等等结构方式感应线圈
12、运行成本低,维修量少,产品保修1年,终生维护
13、产品尺寸： 机壳长610*宽350*高230
三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2-2.5厘米（特殊材料要特殊调试）
50KW电磁感应加热器所接 钢质感量约190-220uH, 铁质220- 250uH， 感应线圈线径不小于25平方毫米（大概40米线左右）额定电流75A
注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）
四、工作状态：
五、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
注：多组组合绕线方向须统一，每组线圈之间的间距须大于100MM以上。
